INTERKONEKSI KONEKSI ANTAR KOMPONEN KOMPUTER

INTERKONEKSI KONEKSI ANTAR KOMPONEN KOMPUTER

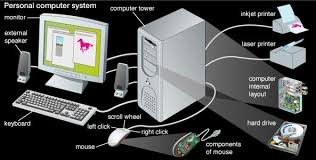

Interkoneksi antar komponen adalah struktur dan mekanisme untuk menghubungkan ketiga komponen (pemroses, memori utama, dan perangkat masukan/keluaran). Secara fisik interkoneksi antar komponen berupa perkawatan baik berupa perkawatan logam atau cara koneksi fisik lainnya. Komponen interkoneksi sesungguhnya tidak hanya perkawatan tapi juga tata cara atau aturan (atau protokol) komunikasi di antara elemen-elemen terhubung yang berkomunikasi agar tidak kacau sehingga dapat mencapai tujuan yang diharapkan. Terdapat banyak sistem bus, yang popular diantaranya ISA, VESA, dan PCI.

Interkoneksi antar komponen disebut bus, yang terdiri dari:

1.      Bus alamat (Address bus)

2.      Bus data (data bus)

3.      Bus kendali (Control bus)

Bus Alamat

Bus alamat berisi 16, 20,24 jalur sinyal parallel atau lebih. CPU mengirim alamat lokasi memori atau port yang ingin ditulis atau dibawa di bus ini. Jumlah lokasi memori yang dapat dialamati ditentukan jumlah jalur alamat. Jika CPU mempunyai N jalur alamat maka dapat mengalamati 2 pangkat N (2N) lokasi memori dan/atau port secara langsung. Saat CPU membaca atau menulis data mengenai port, alamat port dikirim di bus alamat.

Bus Data

Bus data berisi 8,16, 32 jalur sinyal parallel atau lebih. Jalur data adalah dua arah (bidirectional). CPU dapat membaca dan mengirim data dari/ke memori atau port. Banyak perangkat pada system yang dicantolkan ke bus data tapi hanya satu perangkat pada satu saat yang dapat memakainya. Untuk mengatur ini, perangkat harus mempunyai tiga state (tristate) agar dapat dipasang pada bus data.

Bus Kendali

Bus kendali berisi 4-10 jalur sinyal parallel. CPU mengirim sinyal-sinyal pada bus kendali untuk memerintahkan memori atau port.

Sinyal bus kendali antara lain:

Memory read

Untuk memerintahkan melakukan pembacaan memori

Memory write.

Untuk memerintahkan melakukan penulisan memori

I/O read

Untuk memerintahkan melakukan pembacaan port I/O

I/O write

Untuk memerintahkan melakukan penulisan memori

Dan sebagainya.

Analisa : Pada dasarnya interkoneksi antar komponen merupakan struktur dan mekanisme untuk menghubungkan ketiga komponen yang terdiri dari pemroses, memori utama, dan perangkat masukan/keluaran. Secara fisik interkoneksi antar komponen berupa perkawatan baik berupa perkawatan logam atau cara koneksi fisik lainnya. Tetapi komponen interkoneksi sesungguhnya tidak hanya perkawatan tapi juga tata cara atau aturan atau juga protokol komunikasi di antara elemen-elemen terhubung yang berkomunikasi agar tidak kacau sehingga dapat mencapai tujuan yang diharapkan. Interkoneksi antar komponen disebut bus, yang terdiri dari : Bus alamat (Address bus), Bus data (data bus) dan Bus kendali (Control bus).
